ACTUALITÉS Guide des Câbles Audio
Les câbles audio sont des éléments cruciaux, reliant des instruments, des équipements de studio, des systèmes audio domestiques, et bien plus encore. Bien que souvent négligé, le choix du bon câble peut considérablement influencer la qualité du son, la robustesse de l'installation et la facilité d'utilisation. Rappelez-vous, c'est par les câbles que votre musique circule. A quoi bon investir dans du bon matériel, si la connectique qui le relie est de piètre qualité. Cet article explore les différents types de câbles audio, leurs applications spécifiques, et fournit des conseils détaillés pour choisir des câbles de haute qualité.
Types de Câbles Audio
Câbles Jack (TS, TRS, TRRS)
Les câbles jack sont courants dans de nombreuses applications audio, allant des instruments de musique (guitares, synthés...) aux équipements de studio (consoles de mixage, interfaces audio, enregistreurs...) et aux systèmes d'écoute (monitorings, casques....).

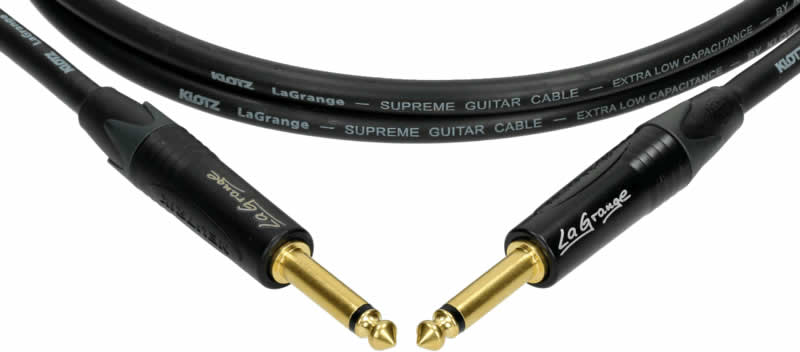

- Jack TS (Tip-Sleeve) : Utilisé principalement pour les instruments comme les guitares et les basses. Le câble TS, diamètre 6.35mm, est un câble non équilibré (unbalanced) avec une construction simple comprenant deux parties : le tip (pointe) pour le signal (point chaud) et le sleeve (gaine) pour la masse. Ce type de câble est vulnérable au bruit et aux interférences sur de longues distances (au delà de 9 mètres), mais il est idéal pour les connexions courtes et les signaux de haute impédance.

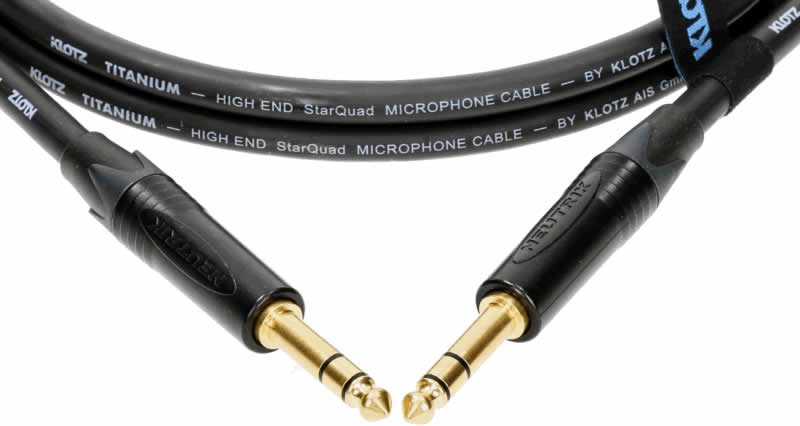

- Jack TRS (Tip-Ring-Sleeve) : Utilisé pour les connexions stéréo ou les signaux équilibrés (balanced). Le TRS ajoute un anneau (ring) pour transporter un deuxième conducteur (point froid), permettant ainsi la transmission de signaux équilibrés ou stéréo. Il est commun dans les applications de studio pour les connexions entre équipements audio (interfaces audio vers monitors) et pour les casques stéréo.
- Jack TRRS (Tip-Ring-Ring-Sleeve) : Conçu pour les casques avec microphone et les équipements multimédias. Le TRRS ajoute une deuxième bague pour permettre le transport d’un signal stéréo plus un signal de microphone, souvent utilisé dans les écouteurs pour smartphones.

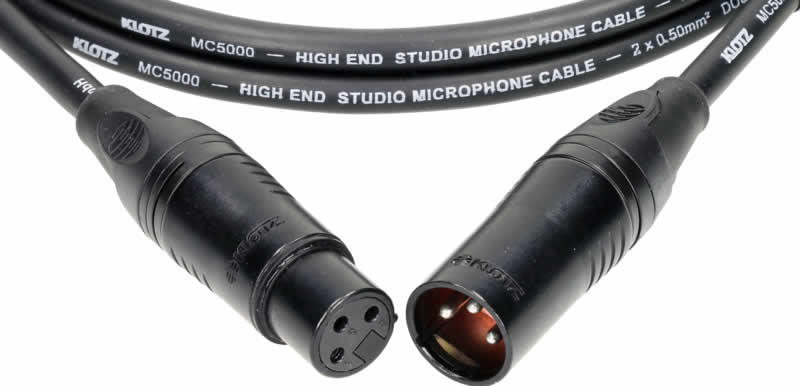

Câbles XLR
Les câbles XLR sont la norme pour les connexions audio professionnelles, offrant une transmission de "signal équilibrée" et robuste.
- Utilisation : Couramment utilisés pour les microphones, les équipements de scène, et les enregistrements en studio. Ils transportent des "signaux équilibrés", ce qui réduit le bruit et les interférences sur de longues distances.
- Structure : Comporte trois broches – signal positif (point chaud), signal négatif (point froid), et masse. Les connecteurs XLR sont également verrouillables, assurant une connexion solide qui ne se détache pas facilement.
- Avantages : Excellente résistance aux interférences, robustesse mécanique, et verrouillage sécurisé. Ils sont idéaux pour les environnements exigeants comme les scènes de concert et les studios professionnels.

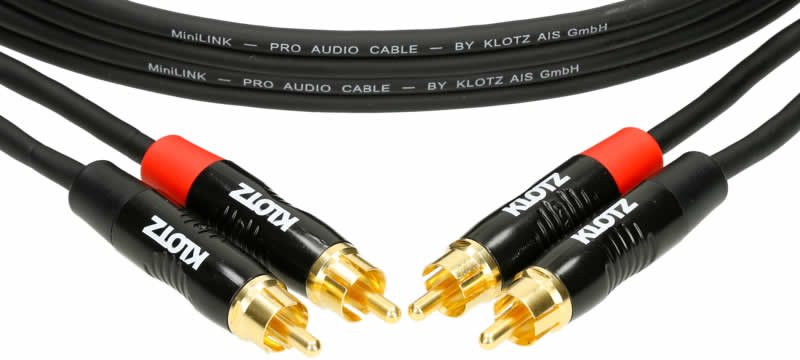

Câbles RCA
Les câbles RCA sont utilisés principalement pour les connexions audio "non équilibrées" dans les systèmes audio domestiques.
- Utilisation : Connexions entre lecteurs CD, amplificateurs, téléviseurs et autres équipements audiovisuels. Les câbles RCA sont souvent utilisés pour les connexions stéréo (rouge pour le canal droit, blanc pour le canal gauche).
- Structure : Deux connecteurs par canal, généralement colorés pour distinguer les canaux gauche et droit.
- Avantages : Simplicité d'utilisation, large compatibilité avec les équipements audio/vidéo domestiques. Cependant, ils ne sont pas idéaux pour les longues distances en raison de leur susceptibilité au bruit et aux interférences.
Câble HP
Un câble HP (Speakon ou Jack) est utilisé pour connecter des amplificateurs aux haut-parleurs. Il joue un rôle essentiel dans la transmission du signal audio, assurant que la puissance de l'amplificateur est correctement délivrée au haut-parleur. Contrairement aux câbles jack guitare, les câbles HP sont conçus pour transporter des signaux à haute puissance. Ils sont constitués de 2 câbles isolés, dépourvus de blindage.
Câbles MIDI
Les câbles MIDI (Musical Instrument Digital Interface) permettent la communication entre instruments électroniques et autres équipements MIDI.
- Utilisation : Transmettent des informations de commande (comme les notes et les commandes de contrôle) entre synthétiseurs, ordinateurs, et autres périphériques MIDI.
- Structure : Connecteurs DIN à 5 broches.
- Avantages : Essentiel pour les configurations de studio et les performances en direct où plusieurs instruments ou contrôleurs MIDI doivent être synchronisés. Ils ne transmettent pas de signal audio mais des données de commande.
Câbles USB et Thunderbolt
Les câbles USB et Thunderbolt sont utilisés pour les connexions audio numériques.
- Utilisation : Connexions de périphériques audio numériques tels que les interfaces audio, les contrôleurs MIDI, et les dispositifs d’enregistrement.
- Structure : Différents types de connecteurs selon la génération et le standard (USB-A, USB-B, USB-C, Thunderbolt).
- Avantages : Large bande passante pour les données et l'alimentation des appareils connectés, idéale pour les enregistrements et les connexions d'équipement numérique.
Matériaux et Construction des Câbles
La qualité des matériaux et la construction des câbles ont un impact direct sur la performance audio. Voici les éléments clés à considérer :
Conducteurs
- Cuivre sans oxygène (OFC) : Préféré pour sa faible résistance électrique, permettant une meilleure conductivité et moins de perte de signal. Les câbles en cuivre OFC sont souvent utilisés dans des applications de haute qualité où la fidélité du signal est cruciale.
- Cuivre plaqué argent : Utilisé dans les câbles de haute gamme pour améliorer encore la conductivité. L'argent a une conductivité supérieure à celle du cuivre, ce qui peut offrir une meilleure performance sur les fréquences élevées.
Blindage
- Tressé : Offre une excellente protection contre les interférences électromagnétiques (EMI) en entourant les conducteurs de brins de fil métallique. Ce type de blindage est flexible tout en étant robuste.
- Enroulé : Composé de brins de fil métallique enroulés en spirale autour des conducteurs. Il offre une bonne protection mais peut être moins flexible que le tressé.
- Feuille : Utilisé en complément pour une isolation supplémentaire, souvent en combinaison avec d'autres types de blindage pour maximiser la protection contre les interférences.
Isolation
- PVC (Chlorure de polyvinyle) : Matériau isolant couramment utilisé pour sa durabilité et sa flexibilité, adapté à la plupart des applications.
- Polyéthylène : Offre une meilleure isolation à haute fréquence, souvent utilisé dans les câbles de haute qualité où la performance à haute fréquence est critique.
- Caoutchouc : Utilisé pour sa robustesse et sa capacité à résister aux environnements difficiles, souvent préféré dans les applications de scène et d'extérieur.
Connecteurs
- Plaqués or : Réduisent l'oxydation et améliorent la conductivité, souvent utilisés dans les connecteurs de haute qualité pour assurer une connexion fiable et durable.
- Plaqués nickel : Plus économique tout en offrant une bonne protection contre la corrosion, adapté pour les applications où la performance ultime n'est pas critique.
Critères pour Choisir un Câble de Qualité
A première vue, tous les câbles se ressemblent, mais si on regarde de plus près, et sans aller jusqu'au démontage, il est assez évident de repérer les différences entre un câble "cheap" et un câble de "bonne qualité".
Le Prix
- Sans être un élément objectif, le prix donnera une bonne indication. C'est une évidence, mais il convient de le rappeler, plus le prix augmente, plus on est en droit d'avoir un produit correct. Evitez donc les prix alléchants, trop beaux pour être vrais. Comptez entre 25 et 70 € pour un câble Jack guitare de 3 mètres de bonne qualité.
Connectique
- Vérifiez que les points de connections soit plaqués or, à minima le point chaud.
- Vérifiez que l'accès aux soudures est possible. Privilégiez donc des câbles démontables, que vous pourrez éventuellement ressouder, aux câbles moulés.
Caractéristiques physiques
- Vérifiez que la capacitance soit la plus faible possible. Ce phénomène décrit la capacité de deux conducteurs, séparés par un matériau d’isolation, à emmagasiner une charge. Plus la capacitance est basse, meilleures sont les performances du câble. Cette indication figure sur sur l'emballage. Si elle n'est pas indiquée, c'est sans doute que la performance n'est pas glorieuse. Elle est indiquée sous la forme pF/m ou pF/ft (picofarads par mètre ou par foot). Des données comme 80 pF/m ou 65 pF/m sont plutôt bonnes.
- Vérifiez aussi que les mentions "Pure Oxygen Free copper Conductor" ou "Conducteur en cuire pur sans oxygène" soient indiqués.
Cette liste n'est pas exhaustive, mais elle devrait vous éviter de mauvaises surprises.
Maintenance des Câbles
Pour assurer une performance optimale et prolonger la durée de vie des câbles, il est essentiel de tester et de maintenir régulièrement vos câbles audio.
- Enroulement Correct : Enroulez les câbles de manière à éviter les nœuds et les torsions, ce qui peut provoquer des points de faiblesse et endommager le câble.
- Stockage : Rangez les câbles dans un environnement sec et sans poussière pour éviter la corrosion des connecteurs et la dégradation des matériaux d'isolation.
Les câbles audio sont plus que de simples accessoires ; ils sont essentiels pour la transmission claire et fiable des signaux entre vos équipements audio. Comprendre les différents types de câbles audio et savoir comment choisir un câble de qualité adapté à vos besoins est crucial pour maximiser la performance de votre système audio. En tenant compte de l'utilisation prévue, des matériaux, de la longueur, et de la qualité de fabrication, vous pouvez faire un choix éclairé qui améliorera significativement la qualité de votre son.
