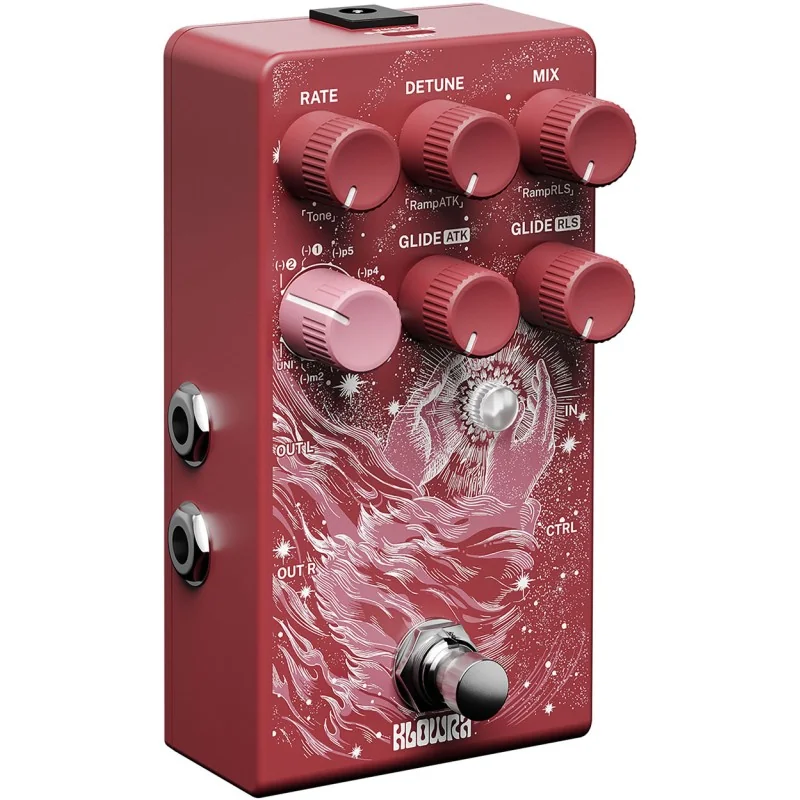

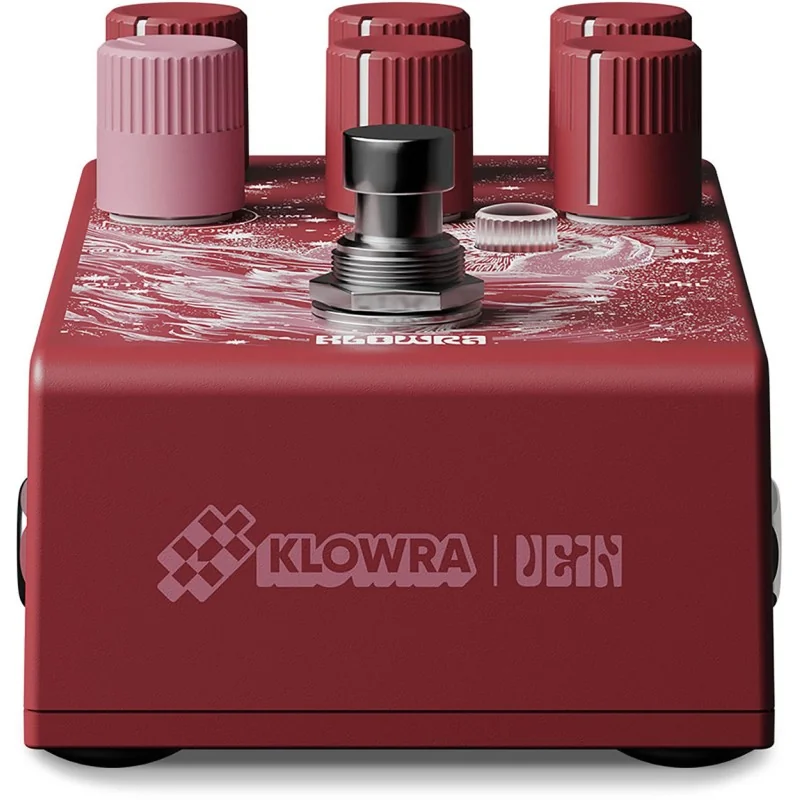

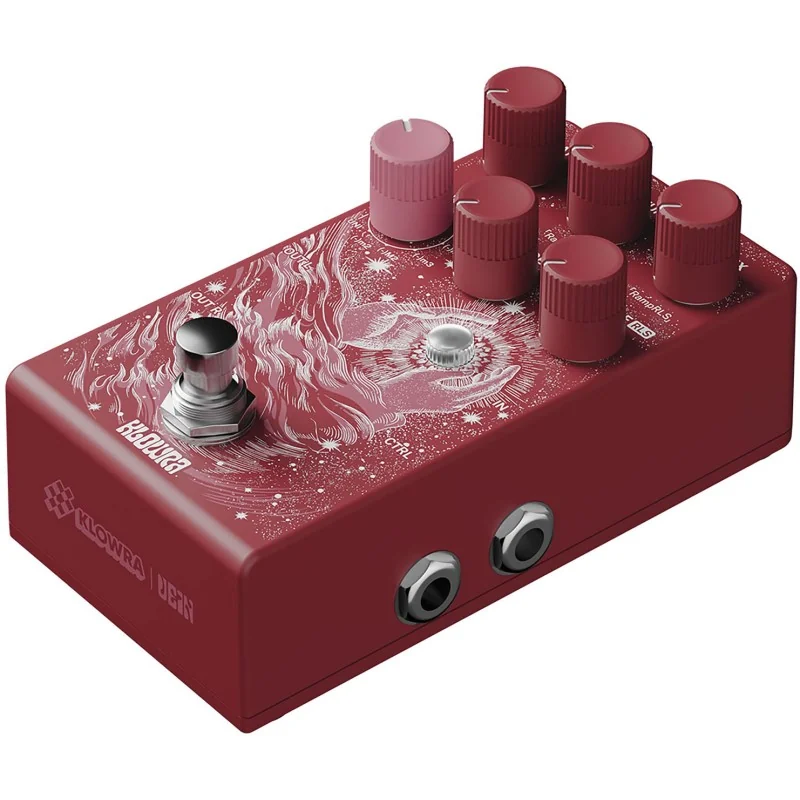

Vein Pitch Shifter

Klowra Vein Pitch Shifter – Pédale d’octave, harmonisation et pitch shifting polyphonique

La Klowra Vein est une pédale de pitch shifting polyphonique conçue pour modifier la hauteur des notes, créer des octaves et construire des harmonies à plusieurs voix. Elle propose 17 intervalles de transposition, un réglage de désaccordage microtonal et une modulation LFO permettant d’élargir l’image stéréo ou de créer des textures mouvantes.

La Vein associe ces traitements à deux fonctions de transition, Glide et Ramp, qui permettent de faire évoluer progressivement la hauteur ou les paramètres de l’effet. Elle dispose de sorties mono ou stéréo, d’un mode de séparation du signal direct et du signal traité, ainsi que d’un contrôle externe par pédale d’expression ou footswitch.

Pitch shifting polyphonique et harmonisation

Le sélecteur Pitch Select permet de choisir l’intervalle de transposition principal, appelé Root. La pédale prend en charge les intervalles positifs et négatifs : pour sélectionner un intervalle négatif, il faut maintenir le bouton LED enfoncé tout en tournant le sélecteur.

Une voix secondaire d’harmonie peut être associée à la transposition principale. Le paramètre Harmony permet de choisir parmi 16 combinaisons d’intervalles entre les deux voix, pour produire des textures à plusieurs hauteurs. Mélangées au signal direct, elles permettent de construire un son à trois voix.

Le comportement de l’harmonisation dépend de la configuration des sorties :

- Mode mono : Harmony règle le niveau relatif de la deuxième voix, de 0 à 100 %.

- Mode stéréo : la voix principale est envoyée à gauche et l’harmonie à droite, avec un panoramique fixe. Lorsque Harmony est réglé à zéro, la pédale active le mode Doubler pour produire un effet de doublage stéréo.

Modulation microtonale et élargissement stéréo

Les réglages Rate et Detune contrôlent la modulation de hauteur. Rate définit la fréquence de modulation du LFO, tandis que Detune ajuste l’écart microtonal entre les canaux, jusqu’à 100 cents.

Lorsque Rate est supérieur à zéro, la hauteur varie autour de la note cible. Avec Rate réglé à zéro, les canaux gauche et droit sont légèrement désaccordés de part et d’autre de cette note, créant un élargissement stéréo statique.

Le paramètre Mix dose le signal direct et le signal traité. Deux modes de mélange sont disponibles : Constant Power Mixer, qui vise à maintenir un niveau global plus régulier pendant le mélange, et Linear Superposition Mixer, qui additionne les signaux selon une approche linéaire.

Un paramètre Tone caché permet également d’ajuster les hautes fréquences du signal traité, afin d’obtenir un rendu plus brillant ou plus doux.

Glide et Ramp : transitions contrôlées au pied

La fonction Glide permet de faire entrer ou sortir progressivement l’effet de pitch shifting. Deux modes de commande sont proposés :

- Momentary : l’effet est contrôlé pendant que le footswitch est maintenu, selon la configuration choisie.

- Latched : chaque pression du footswitch active ou désactive l’effet.

Les paramètres Glide ATK et Glide RLS règlent respectivement la durée de transition vers la hauteur cible et le retour progressif vers le signal direct.

La fonction Ramp fait évoluer les paramètres entre deux états : Panel-Set, correspondant aux réglages actuels des commandes, et Snap-Set, une configuration mémorisée à l’aide du bouton LED. Ramp ATK détermine le temps de transition vers Snap-Set, tandis que Ramp RLS règle le retour vers Panel-Set.

Ramp fonctionne en mode momentané ou verrouillé. Une pédale d’expression externe peut également contrôler directement la transition entre les deux états mémorisés.

Sorties mono, stéréo et séparation Dry/Wet

La Klowra Vein peut être configurée selon plusieurs routages :

- Entrée mono, sortie mono : les signaux direct et traité sont mélangés à la sortie.

- Entrée mono, sorties stéréo : le signal direct et le signal traité sont mélangés dans la configuration stéréo True Stereo.

- Séparation Dry/Wet : la sortie OUT R transporte le signal direct, tandis que OUT L transporte le signal traité.

La séparation Dry/Wet permet d’envoyer le signal non traité et le signal avec pitch shifting vers deux chemins distincts, par exemple pour un routage plus élaboré sur scène ou dans un système d’effets.

La pédale propose un bypass commutable entre True Bypass et Buffered Bypass avec Analog Dry-Through. En mode Buffered Bypass, le signal direct reste analogique ; le manuel associe également ce mode à la conservation des répétitions ou de la décroissance de l’effet (trails).

Pour optimiser la précision du suivi de hauteur, le fabricant recommande de placer la Vein en début de chaîne. Des effets placés avant elle peuvent perturber la détection des notes.

Caractéristiques techniques de la Klowra Vein

Effets et paramètres

- Type : pédale de pitch shifting polyphonique

- Intervalles de transposition : 17

- Intervalles positifs et négatifs

- Voix secondaire Harmony : 16 combinaisons d’intervalles

- Fonction Doubler en mode stéréo lorsque Harmony est réglé à zéro

- Modulation microtonale par LFO

- Écart maximal du Detune : 100 cents

- Fréquence de modulation Rate : 2 Hz à la position centrale, jusqu’à 10 Hz

- Réglage Mix : signal direct et signal traité

- Modes de mélange : Constant Power Mixer et Linear Superposition Mixer

- Paramètre Tone : réglage des hautes fréquences du signal traité

- Glide : transitions progressives à l’activation et à la désactivation

- Glide ATK : temps d’attaque de la transition

- Glide RLS : temps de relâchement de la transition

- Ramp : transition entre Panel-Set et Snap-Set

- Ramp ATK : temps de transition vers Snap-Set

- Ramp RLS : temps de retour vers Panel-Set

- Commande momentané ou verrouillée pour Glide et Ramp

Entrées et sorties

- Entrée instrument : 1 × jack TS 6,35 mm

- Impédance d’entrée : 500 kΩ

- Sorties instrument : 2 × jack TS 6,35 mm

- Impédance de sortie : 100 Ω

- Niveau d’entrée maximal : +10 dBu

- Configurations de sortie : mono, stéréo ou séparation Dry/Wet

- Sortie gauche OUT L : signal mono en configuration mono ; signal traité en mode Dry/Wet Separation

- Sortie droite OUT R : signal droit en configuration stéréo ; signal direct en mode Dry/Wet Separation

Contrôle externe et interface

- Entrée CTRL : jack TRS 6,35 mm

- Compatibilité : footswitch momentané TS/TRS ou pédale d’expression TRS

- Contrôle par pédale d’expression : transition entre Panel-Set et Snap-Set

- Interface matérielle : USB-C

- Mise à jour du firmware par USB-C

- Câble USB-C de données nécessaire pour la mise à jour, non inclus

Conversion et bypass

- Conversion A/N et N/A : 24 bits / 44,1 kHz

- Bypass commutable : True Bypass ou Buffered Bypass

- Buffered Bypass avec Analog Dry-Through

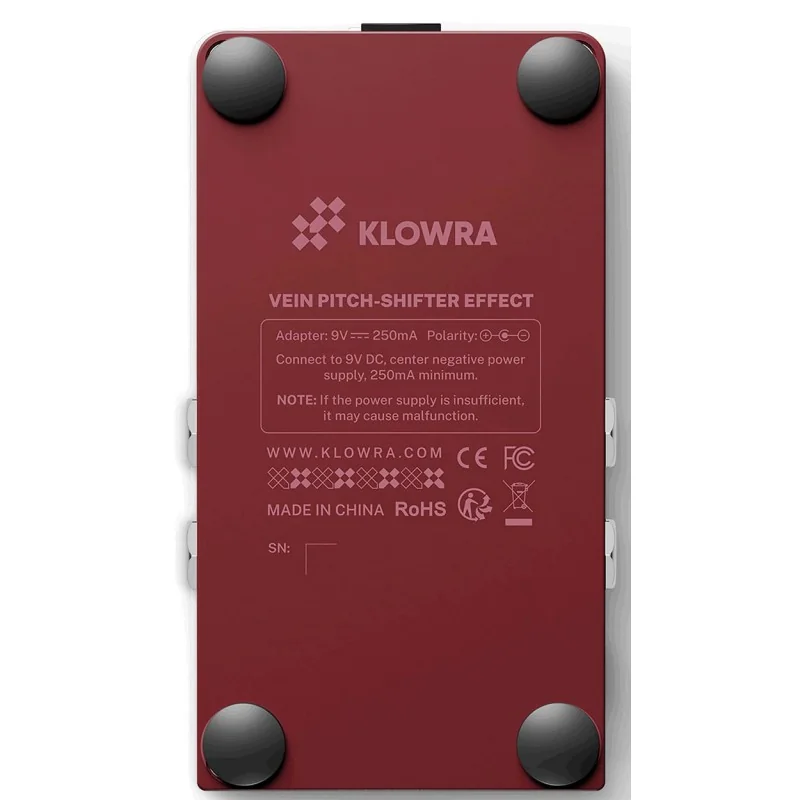

Alimentation et consommation

- Alimentation requise : 9 V DC

- Polarité : centre négatif

- Consommation : 250 mA

- Utiliser une alimentation 9 V adaptée, capable de fournir au minimum 250 mA

Dimensions

- Hauteur : 54,7 mm

- Profondeur : 124,8 mm

- Largeur : 69,2 mm
