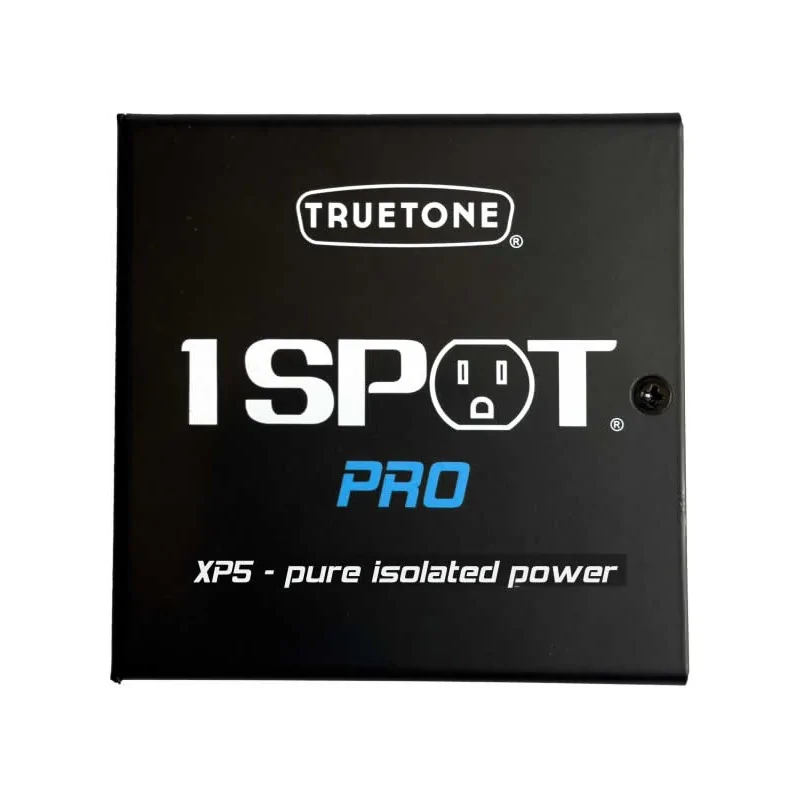

1 Spot Pro XP5-PS

Adaptateur secteur pour pédales d'effets True Tone

Tension d'entrée

12Vdc 2,5A. L'alimentation externe (incluse avec le XP5-PS) doit avoir une fiche cylindrique de 5,5x2,1 mm, avec la polarité positive au centre. Le XP5 est également conçu pour être alimenté directement à partir de la sortie à l'arrière d'un 1 SPOT Pro CS11.

Câbles

Le 1 SPOT Pro XP5-PS comprend une gamme de câbles DC. Les câbles sont de différentes longueurs, codés par couleur pour une gestion facile des câbles et équipés de fiches coudées du côté des pédales.

Câbles d'alimentation (tous avec une polarité négative au centre) :

(3) DC18 (fiches cylindriques 5,5x2,1 mm ; 18” (457 mm) – Blanc

(2) DC12 (fiches cylindriques 5,5x2,1 mm ; 12” (305 mm) – Jaune

Adaptateur international

Le XP5-PS est fourni avec un adaptateur d'alimentation externe 12Vdc, 2,5A. Cet adaptateur est livré avec 4 fiches interchangeables pour une utilisation dans la plupart des régions du monde. Les instructions sur la façon de changer les fiches sont incluses dans le manuel d'utilisation. Si vous devez remplacer votre adaptateur d'alimentation externe, vous pouvez en acheter un chez Truetone ici.

Tensions de sortie disponibles

Toutes les sorties sont de 9Vdc, 500mA.

Le 1 SPOT Pro peut-il alimenter ma pédale ?

Quel réglage utiliser pour mes pédales ?

Il est important de connaître les exigences d'alimentation de votre pédale. Pour chaque pédale que vous allez alimenter via le 1 SPOT Pro XP5, vous devez savoir :

Quelle est la tension requise par la pédale ?

La pédale nécessite-t-elle une tension AC ou DC ?

Quelle est la polarité de la pédale ? (Centre positif ou négatif)

Si votre pédale peut être alimentée par une batterie 9Vdc, elle peut être alimentée par l'une des sorties 9Vdc.

Notes sur l'utilisation de certaines pédales avec le 1 SPOT Pro XP5 :

• La grande majorité des pédales utilisent du 9Vdc. Vérifiez que vos pédales nécessitent bien du 9Vdc, car c'est la tension sur toutes les sorties du XP5.
• Les pédales Eventide Factor et H9/H90 peuvent être alimentées avec l'ajout du convertisseur CL6 (vendu séparément) pour une taille et une polarité de fiche DC appropriées.
• La Line 6 M9 nécessitera également le convertisseur CL6 (vendu séparément).
• La Line 6 M5 peut être alimentée sans adaptateur.
• La série Line 6 HX et le POD Go nécessitent un convertisseur C2.5 (vendu séparément). Bien que ces pédales puissent être alimentées par une seule sortie, nous recommandons d'utiliser 2 sorties combinées avec un câble MC2 Truetone (vendu séparément) pour répartir la charge.
• Si des pédales analogiques supplémentaires en 9Vdc doivent être alimentées, un câble Multi-Plug Truetone (vendu séparément) peut être connecté à n'importe quelle sortie 9Vdc en fonction de la consommation en mA. Si des pédales supplémentaires nécessitent une isolation, vous pouvez acheter une autre boîte d'expansion XP5 ou XP8 de Truetone, qui se connecte à la deuxième entrée du XP5. Le XP5 dispose de 5 sorties isolées et filtrées, tandis que le XP8 en a 8.
• Les pédales sans prise d'alimentation, mais normalement alimentées par une batterie 9Vdc, peuvent être connectées à l'aide d'un convertisseur CBAT (vendu séparément).
• Digitech Whammy : La version 5 ou Whammy DT peut être alimentée sans adaptateur. Les versions 1 à 4 ne peuvent pas être alimentées par un XP5.
• Les pédales Radial Tonebone 15Vdc ne peuvent être alimentées qu'en utilisant un câble Doubleur de Tension Truetone (modèle TVD – vendu séparément) et en utilisant un convertisseur de polarité inversée (modèle CYR – vendu séparément).
